磁盘IO

On By 去哪儿

1、磁盘IO性能五个指标是衡量磁盘性能的基本指标：

使用率（Utilization）:是指磁盘处理 I/O 的时间百分比。过高的使用率（如超过 80%），通常意味着磁盘 I/O 的性能瓶颈。对应指标%util

饱和度（Saturation）：磁盘处理 I/O 的繁忙程度，过高的饱和度，意味着磁盘存在严重的性能瓶颈。当达到 100% 时，磁盘就无法接受新的 I/O 请求。

IOPS（Input/Output Per Second）：每秒的 I/O 请求数。对应指标r/s w/s

吞吐量（Throughput）：每秒的 I/O 请求大小。对应指标rkB/s wkB/s

响应时间（Response time）：从发出请求到收到响应的时间间隔。对应指标r_await w_await

使用率只考虑有没有 I/O，而不考虑 I/O 大小，即使达到 100%，也有可能接受新的 I/O 请求。在数据库、大量小文件等这类随机读写比较多的场景中，IOPS 更能反应系统整体性能。在多媒体等顺序读写较多的场景中，吞吐量更能反应系统整体性能

2、常见的IO监控工具

2.1、iostat

参数详解：

-c：仅显示CPU统计信息，与-d选项互斥.

-d：仅显示磁盘统计信息，与-c选项互斥.

-k：以K为单位显示每秒的磁盘请求数，默认单位块.

-m：以M为单位显示每秒的磁盘请求数

-p：device | ALL，与-x选项互斥，用于显示块设备及系统分区的统计信息，也可以在-p后指定一个设备名，如:# iostat -p hda 或显示所有设备# iostat -p ALL

-t ：在输出数据时,打印搜集数据的时间

-x ：输出扩展信息

[test@docker ~]$ iostat
avg-cpu:  %user   %nice  %system  %iowait  %steal   %idle
       0.19    0.00  0.21   0.01    0.00    99.59

Device:  tps    kB_read/s    kB_wrtn/s    kB_read    kB_wrtn
sda    1.07   206.22      39.42     99463292   19011512

avg-cpu段：

%user：在用户级行所使别运用的CPU的百分比. <60%
%nice：nice操作所使用的CPU的百分比.
%system：在系统级别(kernel)运行所使用CPU的百分比. sy+us <80%
%iowait：IO等待所占用的cup时间（重要） <30% (不同功能的服务器不同)
%steal：丢失时间占用cpu 作为一个参考
%idle：CPU处于中断（空闲）状态的时间


注：一般来说%idie持续游走在20%以下，瓶颈出现在cpu的性能层面。%iowait高而%idle在70%以上，瓶颈出现在i/o设备层面。

Device段:

设备名 dm是disk mapper（磁盘映射）的缩写 可以写成在/dev/mapper下查对应谁。
参数 -N 可以将dm 转换成相应的LVM名

tps：设备每秒接受的i/o传输请求 每秒I/O吞吐量=TPS * I/O传输大小
kb_read /s：设备每秒读取的block数. -m 可以换成 MB
kb_wrtn/s：每秒写入的block数.
kb_read：读入的block总数.
kb_wrtn：写入的block总数.

注：如果%iowait的值过高，表示硬盘存在I/O瓶颈，%idle值高，表示CPU较空闲，如果%idle值高但系统响应慢时，有可能是CPU等待分配内存，此时应加大内存容量。%idle值如果持续低于10，那么系统的CPU处理能力相对较低，表明系统中最需要解决的资源是CPU。

常用命令

iostat -xm 1 : 每秒输出一次cpu&device信息

iostat -c  1 2 : 每秒输出一次cpu信息，总共输出2次

iostat -d 2 : 间隔2秒输出一次device信息

iostat -xm 1 /dev/sdb : 每秒输出1次sdb的device信息和cpu信息

iostat -p /dev/sdb -d 1 2 : 每秒输出一次sdb的分区的设备信息，总共输出2次

注意事项

util代表磁盘使用率，对于hdd，使用率达到100%代表已经达到磁盘瓶颈，但对于ssd并不代表已经达到瓶颈，因为util是按照（svctm*(r/s+w/s)）/1000，对于ssd因为有并发，所以达到100%只能说明单通道达到了100%

2、 sar

参数详解：

sar [options] [-A] [-o file] t [n]

在命令行中，n 和t 两个参数组合起来定义采样间隔和次数，t为采样间隔，是必须有的参数，n为采样次数，是可选的，默认值是1，-o file表示将命令结果以二进制格式存放在文件中，file 在此处不是关键字，是文件名。options 为命令行选项

-A：所有报告的总和。

-u：CPU利用率

-v：进程、I节点、文件和锁表状态。

-d：硬盘使用报告。

-r：没有使用的内存页面和硬盘块。

-g：串口I/O的情况。

-b：缓冲区使用情况。

-a：文件读写情况。

-c：系统调用情况。

-R：进程的活动情况。

-y：终端设备活动情况

-w：系统交换活动。

-p: 打印出设备名称，不加输出的是设备节点，如dev8-0

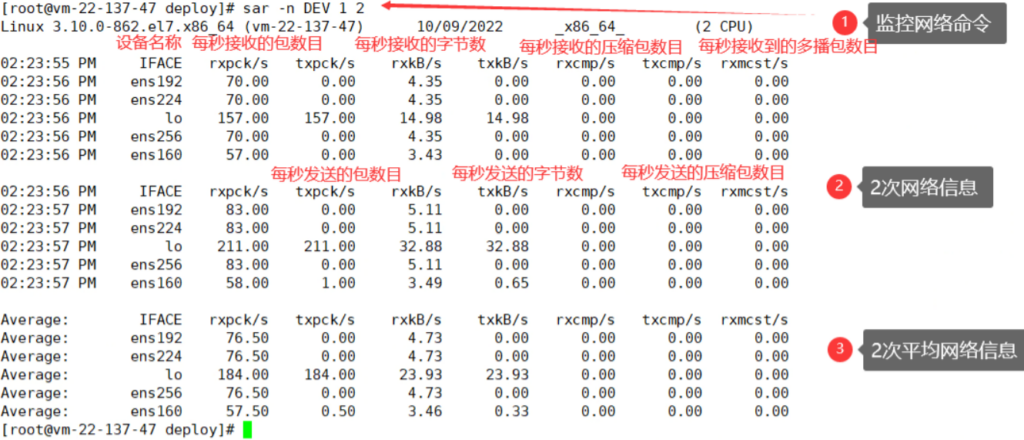

-n: 某个端口设备的网络状态

输出：

DEV: 网卡/EDEV: 网卡（错误）

NFS/NFSD/SOCK/IP/EIP/ICMP/EICMP/TCP/ETCP/UDP/SOCK6/IP6/EIP6/ICMP6/EICMP6/UDP6

常用命令：

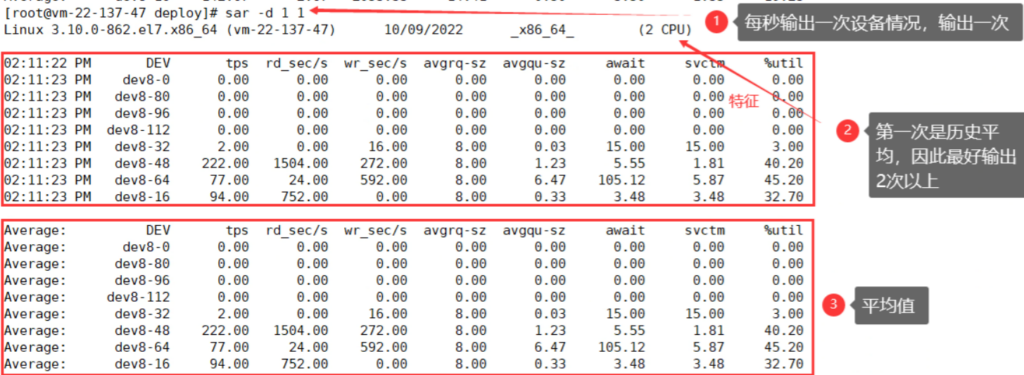

sar -d 1 : 间隔1s输出一次设备情况

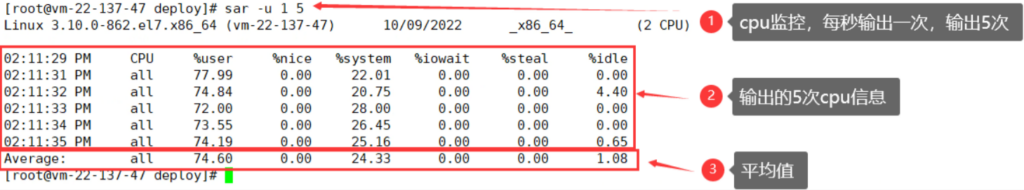

sar -u 1 10 : 间隔1s输出一次cpu使用情况，总共输出10次

sar -d -f /var/log/sa/sa03 -p|grep -E “DEV|sd” : 从文件sa03中过滤出磁盘信息(sa03代表3号，最多保存一个月的日志)

sar -r 1 10 -o mem.log : 将内存信息每秒打印一次，总共打印10s，并将结果输出到mem.log中

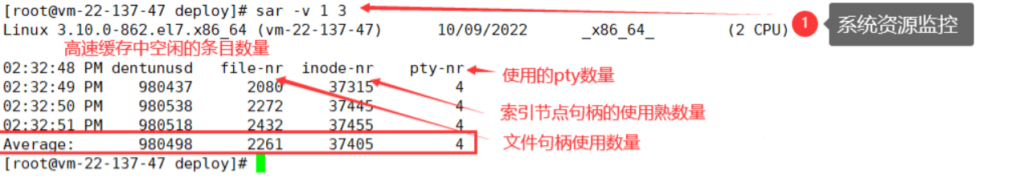

sar -v 1 3 :  监控目前系统中的资源使用情况

参考链接：

sar命令详解

3 、iotop

参数：

-o：只显示有io操作的进程

-b：批量显示，无交互，主要用作记录到文件。

-n NUM：显示NUM次，主要用于非交互式模式。

-d SEC：间隔SEC秒显示一次。

-p PID：监控的进程pid。

-u USER：监控的进程用户

-P ：只显示进程，不显示线程

-a ：显示累计的io（从iotop启动）

-k : 以KB为单位显示

-t : 非交互模式下，显示时间

-q: 只在第一次监测时显示列名. 去除头部一些行：这个参数可以设置最多3次来移除头部行：-q列头部只在最初交互显示一次；-qq列头部不显示；-qqq，I/O的总结不显示

输出：

常用命令：

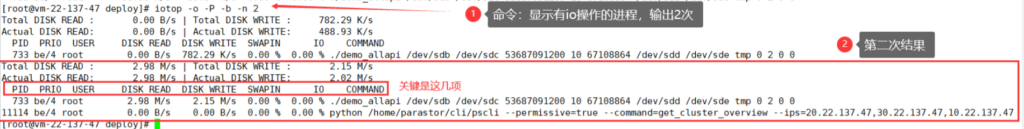

iotop -o -P : 显示有io操作的进程

参考链接：

iotop 命令

5、 vmstat

参数：

  • vmstat [-a] [-n] [-S unit] [delay [ count]}  ： -a显示活跃和非活跃内存 -n只在开始时显示列名称  dealy刷新的时间间隔   count输出的次数 -S:使用制定单位显示（k/K/m/M等）
  • vmstat [-s] [-n] [-S unit] ： -s显示系统相关信息（如内存/cpu等）
  • vmstat [-m] [-n] [delay [ count]] ： -m 显示slab信息
  • vmstat [-d] [-n] [delay [ count]] ： -d显示磁盘相关统计
  • vmstat [-p disk partition] [-n] [delay [ count]] : -p显示磁盘分区统计信息
  • vmstat [-f] ： -f从系统启动至今的fork数量
  • vmstat [-V] ： -v显示版本信息
  • 输出：
    • swpd: 使用虚拟内存大小
    • free: 可用内存大小
    • buff: 用作缓冲的内存大小
    • cache: 用作缓存的内存大小
    • si: 每秒从交换区写到内存的大小
    • so: 每秒写入交换区的内存大小
    • bi: 每秒读取的块数
    • bo: 每秒写入的块数
    • in: 代表每秒的中断数目
  • 常用命令：
    • vmstat 1 5: 每隔1s输出一次，共输出5次
    • vmstat -f : 查看系统已经fork了多少次
    • vmstat -a : 查看active和非active内存情况【注:inact和active的数据来自于/proc/meminfo】
    • vmstat -s : 查看内存占用总体情况
    • vmstat -d 1 5 : 查看5次磁盘io情况 【注:这些信息主要来自于/proc/diskstats】
    • vmstat -p /dev/sdb1 : 查看分区sdb1的情况，只能用来查看分区
  • 参考链接：

 6、 pidstat

参数：

pidstat [ 选项 ] [ <时间间隔> ] [ <次数> ]

-u：默认的参数，显示各个进程的cpu使用统计

-r：显示各个进程的内存使用统计

-d：显示各个进程的IO使用情况

-p：指定进程号

-w：显示每个进程的上下文切换情况

-t：显示选择任务的线程的统计信息外的额外信息

-T { TASK | CHILD | ALL } 这个选项指定了pidstat监控的。TASK表示报告独立的task，CHILD关键字表示报告进程下所有线程统计信息。ALL表示报告独立的task和task下面的所有线程。注意：task和子线程的全局的统计信息和pidstat选项无关。这些统计信息不会对应到当前的统计间隔，这些统计信息只有在子线程kill或者完成的时候才会被收集。

-V：版本号

-h：在一行上显示了所有活动，这样其他程序可以容易解析。

-I：在SMP环境，表示任务的CPU使用率/内核数量

-l：显示命令名和所有参数

输出：

常用命令：

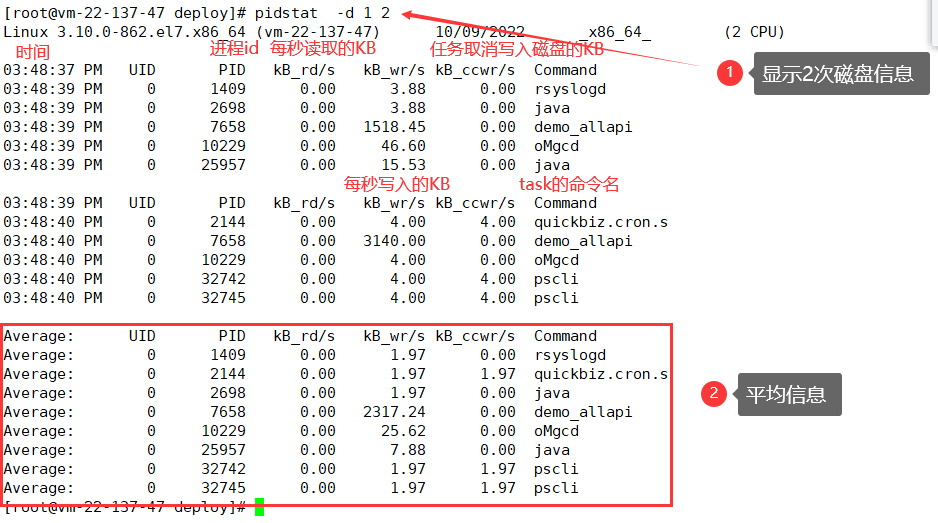

pidstat -d 1 -l: 显示磁盘io使用情况，并显示详细指令

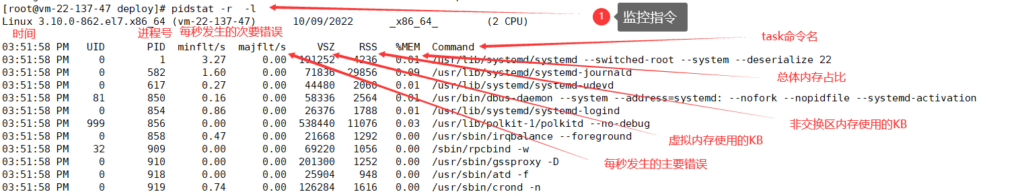

pidstat -r : 显示内存占用情况

pidstat -u : 显示cpu占用情况

参考链接：

pidstat 命令详解

8、 lsof

  • 简介：lsof(list open files)，一个列出当前系统打开文件的工具。在linux环境下，任何事物都以文件的形式存在，通过文件不仅仅可以访问常规数据，还可以访问网络连接和硬件。因为 lsof 需要访问核心内存和各种文件，所以必须以 root 用户的身份运行它才能够充分地发挥其功能
  • 参数：
    • lsof [option] filename
    • -c: 显示command列中包含string的进程所打开的文件
    • -u: 显示某个用户打开的文件
    • -a： 显示满足后续所有条件的文件
    • -p： 列出进程号所打开的文件
    • -h： 显示帮助信息
    • -v： 显示版本信息
    • -n：列出使用nfs的文件
    • +D: 递归打开目录下的所有文件
    • +d：列出目录下被打开的文件
    • -d：列出占用该文件号的进程
    • -g：列出gid（groupid）号进程详情
    • -t：仅列出进程
    • -r： 循环列出文件直到被中断，后面数字代表循环的频率，
  • 输出：
    • Command: 进程名称
    • PID: 进程号
    • USER: 用户名
    • FD: 文件描述符，如cwd(某个进程运行时所在的目录) 、txt(程序代码，如应用程序的二进制库或者是共享库)、rtd(根目录)、mem(内存映射文件)、mmap(内存映射设备)、数字大头的(0|1|2U|R|W)
    • TYPE: 类型，REG(文件)、DIR(目录)、CHR（字符）、BLK(块设备)、UNIX（套接字）、FIFO（先进先出队列）、IPV4（网际协议套接字）
    • DEVICE： 指定磁盘的名称
    • SIZE: 文件的大小
    • NODE：索引节点，文件在磁盘上的标识
    • NAME：打开文件的确切名称
  • 常用命令
    • lsof filename : 打开filename的所有进程
    • lsof -c string： 显示command列中包含string的进程所打开的文件
    • lsof -u user: 显示所属user进程打开的文件
    • lsof -a -c string -u user ：同时满足-c&-u两个属性的被打开的文件
    • lsof -u ^baihh : 显示不属于baihh进程的文件
    • lsof -i ： 显示所有打开的端口
    • lsof -i :80 : 显示所有打开80端口的进程
    • lsof  /dev/sda[1234] : 显示打开sda1 sda2 sda3 sda4中任意一个的设备的文件
    • lsof -p 300,400,500 ： 列出进程300、400、500打开的所有文件
    • lsof -t -i： 列出使用某个端口的进程pid
  • 参考链接：
